Блок монтажный БМ-5 с осью

Блоки монтажные применяют для изменения направления каната, а также для уменьшения силы, необходимой для подъема или перемещения груза. Монтажные блоки предназначены для комплектования грузоподъемных механизмов с ручным и электрическим приводом.

Блоки БМ применяются при производстве монтажных, строительных и такелажных работ в качестве подвесных блоков, направляющих блоков (отводных, оттяжных и т.д.), поддерживающих блоков (для ограничения провисания канатов), элементов полиспастных устройств и т.п.

Несущий элемент монтажного блока — стальные, капроновые или растительные канаты. Блоки серии БМ поставляются без каната.

Группа режима работы 1М и класс нагружения В1 по ГОСТ 25835, климатическое исполнение У1 по ГОСТ 15150.

Преимущества монтажных блоков БМ-5 с осью

• Ролики монтажных блоков БМ на подшипниках. Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната;
• Климатическое исполнение У1 и ТС3 по ГОСТ 15150;
• Простое техническое обслуживание. Ревизию блоков следует производить не реже одного раза в год. При этом блок разобрать и проверить состояние деталей и подшипников. Подшипники очистить от старой смазки. Если подшипники повреждены — то их заменить новыми. При сборке блока пошипники смазать смазкой типа Литол-24. После сборки блок должен свободно вращаться.

Технические характеристики монтажного блока БМ-5 с осью

• Грузоподъемность кН (т): 50 (5,0);
• Рекомендуемый диаметр применяемого каната: от 14 до 18 мм;
• Масса:  16.5 кг

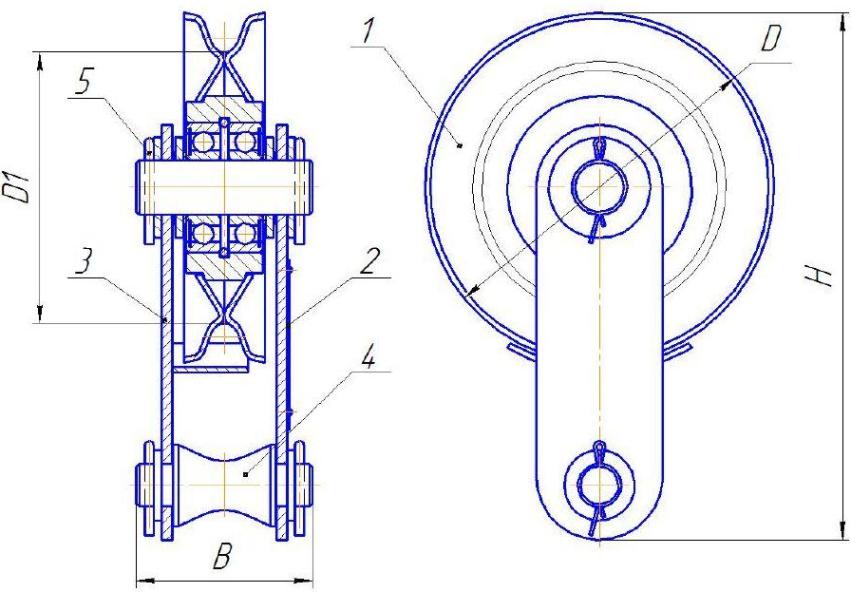

Габаритные размеры блока монтажного БМ-5 с осью

Указанные на схеме выше размеры:
D=205; D1=260; B=120; H=440

Блок монтажный БМ-5 состоит из щек (2,3) в которых установлен блок в сборе (1) и грузовая ось (4). Блок в сборе (1) и грузовая ось фиксируются в щеках шайбами и шплинтами (5).

Заправка каната в блок производится следующим образом: поверните щеку 3, предварительно сняв шплинт 5. Заправьте канат через паз на блоке 1. Установите щеку, зафиксировав её шплинтом.

Сводная таблица технических характеристик монтажных блоков серии БМ

Особенности эксплуатации монтажных блоков БМ

• Блок монтажный БМ как грузоподъемное средство требует при эксплуатации особого внимания.
• Перед началом эксплуатации блок монтажный должен быть испытан нагрузкой, равной 1,25 номинальной грузоподъемности блока монтажного, совместно с грузоподъемным механизмом, с которым он будет применяться. Время приложения нагрузки — 10 мин.
• Во время подъема груза необходимо следить, чтобы отклонение ветви каната от плоскости вращения блока не превышало 6 град., и за правильной укладкой каната в желоб блока.
• Ролики блоков на подшипниках. Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната.
• Блоки монтажные БМ качественно окрашены порошковой краской, что надежно защищает их от коррозии.
• Техническое обслуживание блока заключается во внешнем осмотре перед работой, при этом обращать внимание на отсутствие трещин в местах сварки, состояние подшипников, осей, крюков, возможное ослабление болтовых соединений, необычный шум при работе. Все подшипники скольжения и качения должны смазываться консистентной смазкой типа Литол-24.

Гарантия и комплект поставки монтажных блоков БМ

• Изготовитель гарантирует соответствие блока требованиям ТУ 3178-002-12573741-2002 при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
• Срок гарантии на монтажный блок БМ — 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы блока 3 года, при условии соблюдения требований к эксплуатации, изложенных в паспорте на блок.
• В комплект поставки входят: блок монтажный в сборе, упаковка, паспорт совмещенный с руководством по эксплуатации.
