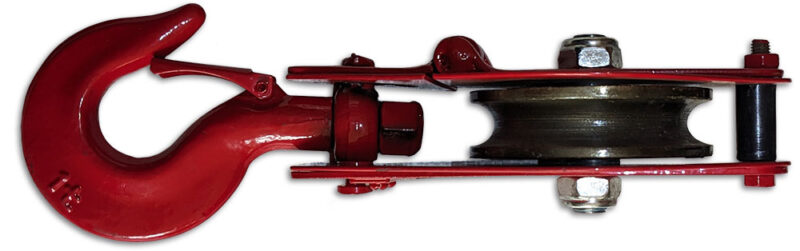

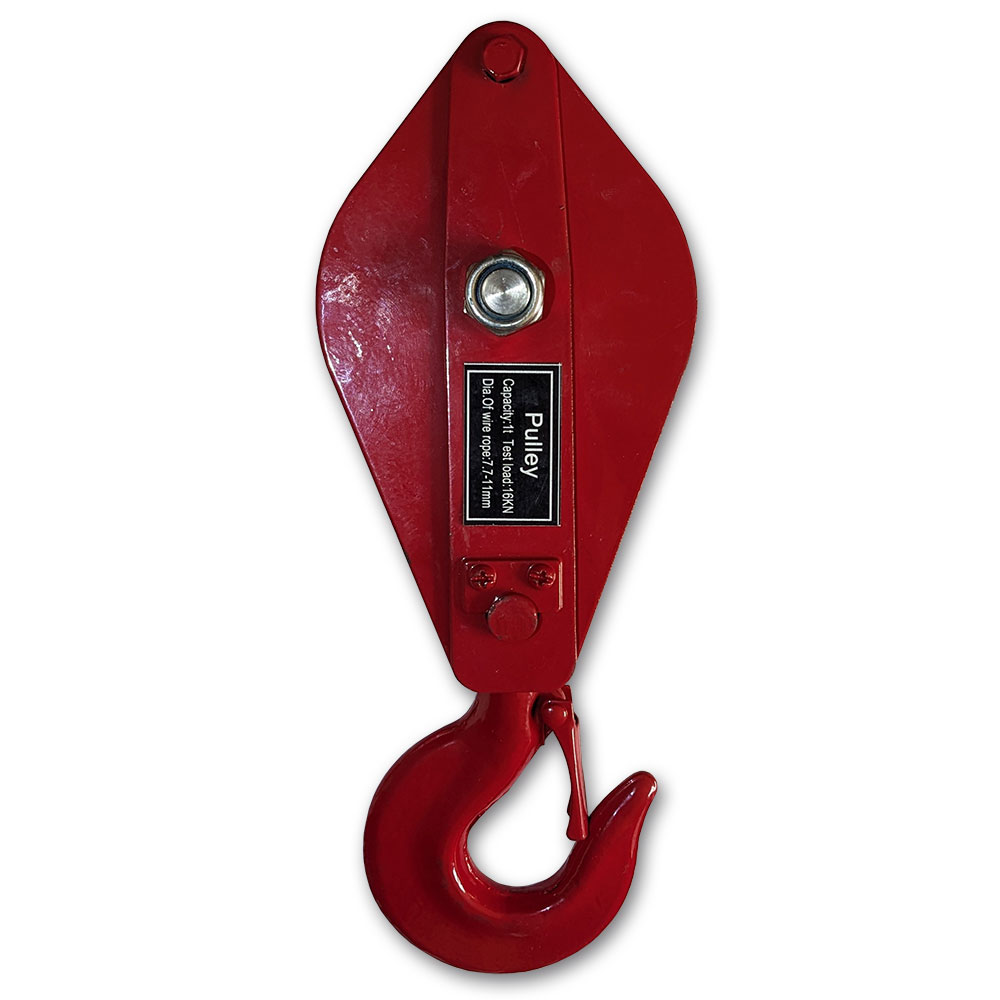

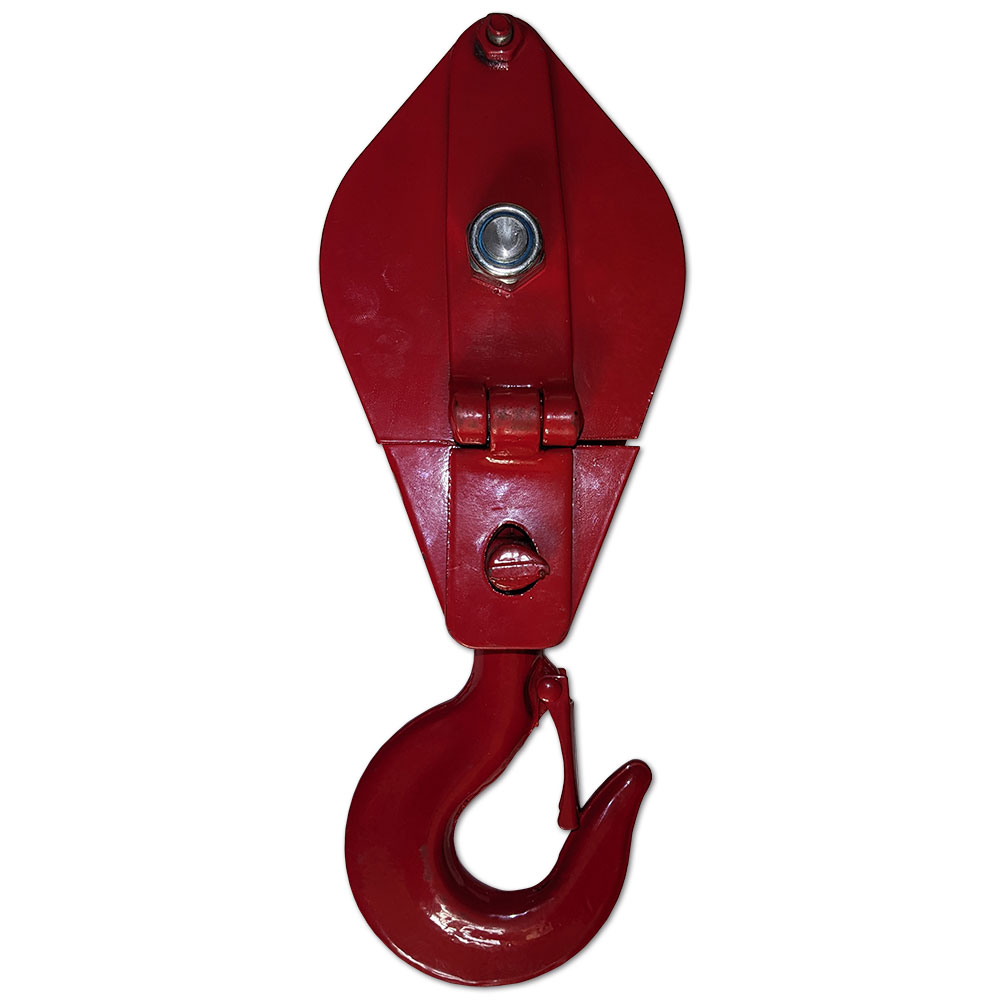

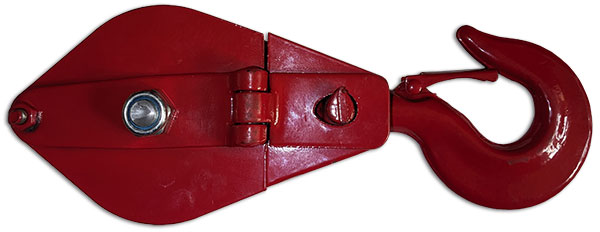

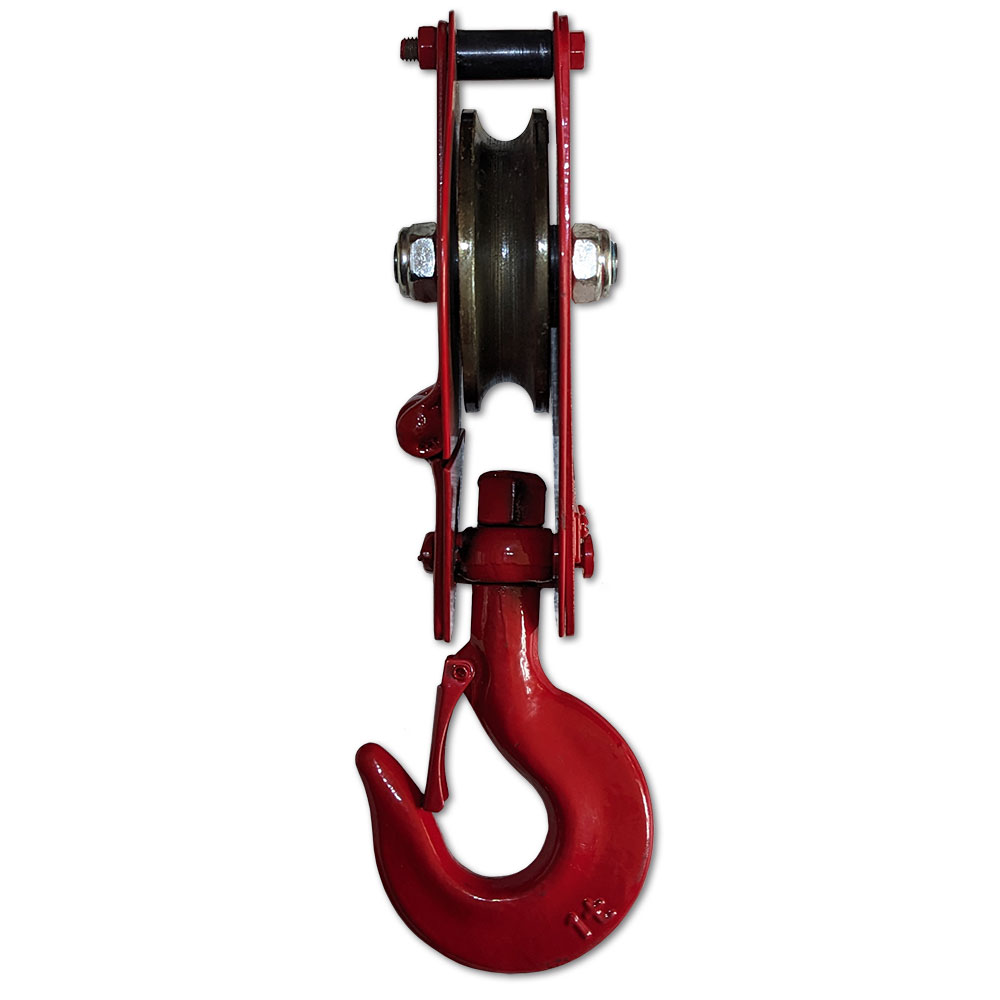

Блок монтажный (грузовой) однороликовый с крюком г/п 1т

Блок монтажный грузовой – приспособление для подъема и перемещения грузов. Может использоваться как в одиночку, так и в системах ПТО. Может быть частью крана или подъемного механизма. Блоки предназначен для безопасного и эффективного перемещения грузов. Главная функция однороликового полиспаста с крюком – снижение тяговой нагрузки при подъеме и перемещении грузов. Конструкция полиспаста крайне проста, она включает в себя ролик и несущий крюк для подвеса. Однороликовый блок имеет откидную щеку для легкого заведения каната (стропы), прочный корпус, крюк с защелкой. Шкив грузового однорольного установлен на валу с подшипником, что практически нивелирует силу трения.

Несущий элемент монтажного блока – стальные, капроновые или растительные канаты. Блоки этой серии поставляются без каната.

Преимущества монтажных блоков однороликовых с крюком

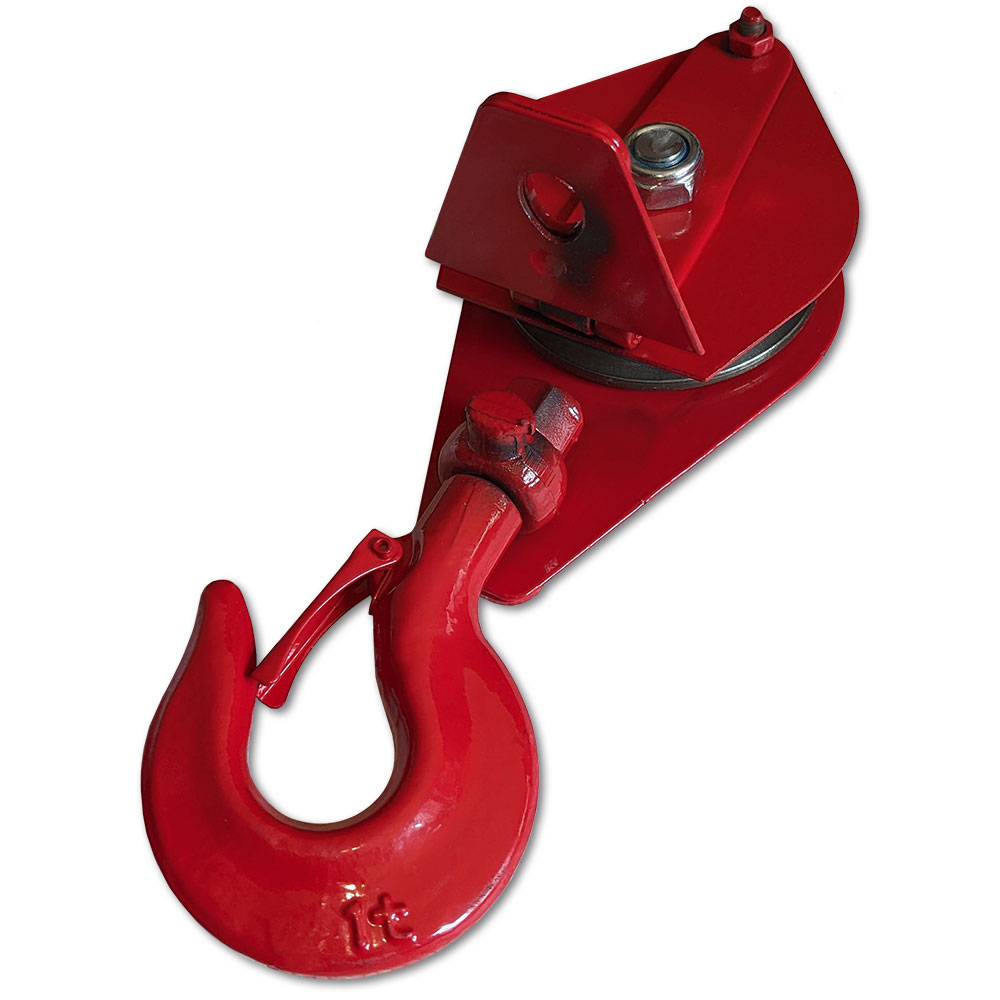

• Блок имеет откидную щеку, что создает удобство при работе;
• Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната;
• Климатическое исполнение У1 и ТС3 по ГОСТ 15150;
• Стандарт: ДСТУ EN 13157:2018;
• Простое техническое обслуживание. Ревизию блоков следует производить не реже одного раза в год. При этом блок разобрать и проверить состояние деталей и подшипников. Подшипники очистить от старой смазки. Если подшипники повреждены — то их заменить новыми. При сборке блока подшипники смазать смазкой типа Литол-24. После сборки блок должен свободно вращаться.

Технические характеристики блока монтажного однороликового с крюком 1 тонна

• Грузоподъемность кН (т): 10 (1);
• Рекомендуемый диаметр применяемого каната:
  • Рабочий: 8 мм;
  • Максимальный: 11 мм;
• Диаметр ролика: 85 мм;
• Масса: 2,75 кг;
• Количество роликов: 1;
• Материал изготовления: сталь.

Блок монтажный однорольный состоит из щек, в которых установлен блок в сборе и грузовая ось. Блок в сборе и грузовая ось фиксируются в щеках шайбами и шплинтами.

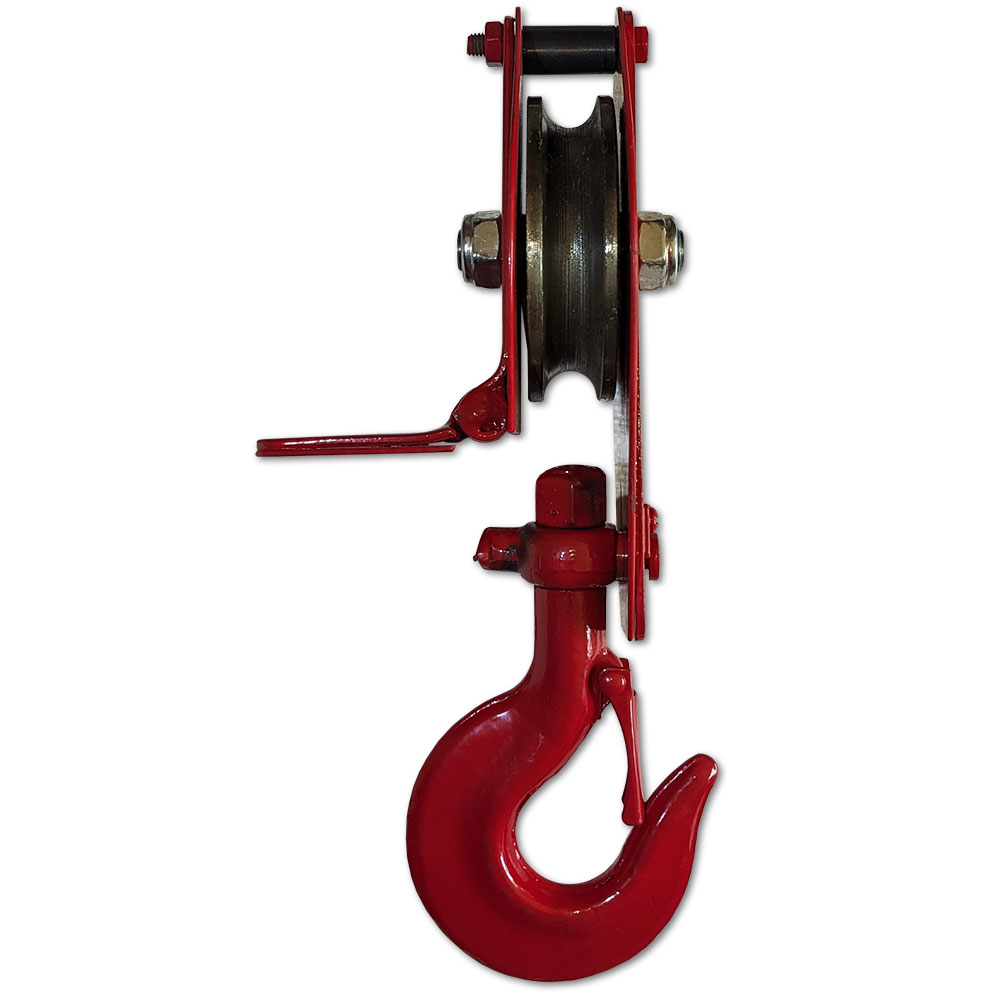

Заправка каната в блок производится следующим образом: поверните щеку, предварительно сняв шплинт. Заправьте канат через паз на блоке. Установите щеку, зафиксировав её шплинтом.

Монтажные блоки однорольные могут эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов блок соответствует исполнению У1 ГОСТ 15150. Разрешается эксплуатация блока при температуре окружающей среды не выше — 40°С.

Запрещается применение блоков для подъема людей, взрывчатых или ядовитых веществ, жидкого металла, эксплуатация в химически активных средах.

Блоки монтажные однорольные поставляются без каната!

Особенности эксплуатации монтажных блоков однорольных

• Блок монтажный однорольный с крюком как грузоподъемное средство требует при эксплуатации особого внимания.
• Перед началом эксплуатации блок монтажный должен быть испытан нагрузкой, равной 1,25 номинальной грузоподъемности блока монтажного, совместно с грузоподъемным механизмом, с которым он будет применяться. Время приложения нагрузки — 10 мин.
• Во время подъема груза необходимо следить, чтобы отклонение ветви каната от плоскости вращения блока не превышало 6 град., и за правильной укладкой каната в желоб блока.
• Ролики блоков на подшипниках. Диаметр ролика соответствует стандартам по минимальному необходимому радиусу изгиба каната.
• Блоки монтажные однорольные качественно окрашены порошковой краской, что надежно защищает их от коррозии.
• Техническое обслуживание блока заключается во внешнем осмотре перед работой, при этом обращать внимание на отсутствие трещин в местах сварки, состояние подшипников, осей, крюков, возможное ослабление болтовых соединений, необычный шум при работе. Все подшипники скольжения и качения должны смазываться консистентной смазкой типа Литол-24.

Гарантия и комплект поставки монтажных блоков однорольных

• Изготовитель гарантирует соответствие блока требованиям ТУ 3178-002-12573741-2002 при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
• Срок гарантии на монтажный блок БМ — 6 месяцев со дня отгрузки с предприятия-продавца. Срок службы блока 3 года, при условии соблюдения требований к эксплуатации, изложенных в паспорте на блок.
• В комплект поставки входят: блок монтажный в сборе, упаковка, паспорт совмещенный с руководством по эксплуатации.
