Привод театрального занавеса ПЗЧ-63

Привод предназначен для перемещения театрального занавеса на сцене по программе, заданной заказчиком.

Приводы для занавеса обеспечивают двустороннее и фиксированное движение занавеса. В приводах предусмотрен электропривод.

По специальному требованию заказчиков в приводах занавеса могут применяются электродвигатели со встроенным тормозом, а также, отводные блоки, исключающие возможность защемления и выпадения каната из ручья.

Привод рассчитан для работы  в следующих условиях:

• работа от сети переменного  тока частотой 50Гц напряжением   380В
• температура окружающей среды  от — 20°С до + 40°С
• рабочее положение – крепление на горизонтальной площадке;
• режим работы – легкий  (ПВ=25%)
• внешняя среда  неагрессивная, невзрывоопасная, с  содержанием непроводящей пыли до 10мг/м³;
• нагрузка постоянная и переменная по величине (в пределах допускаемого крутящего момента) и направлению.

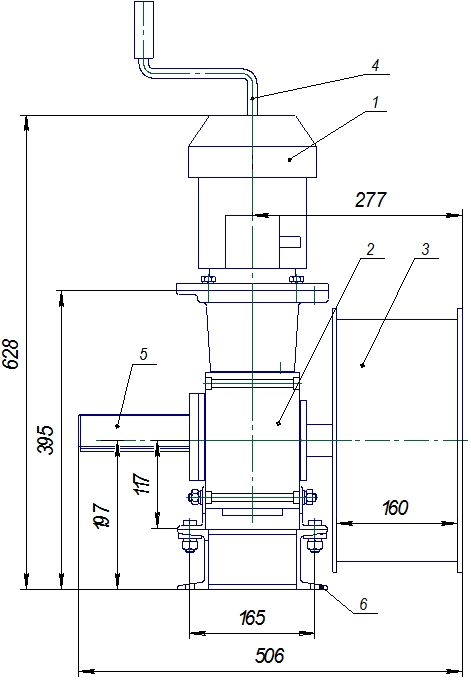

Привод театрального занавеса ПЗЧ-63 состоит из следующих основных сборочных единиц

1. электродвигатель
2. червячный редуктор
3. двухсекционный барабан
4. рукоятка съёмная
5. ограничитель конечных положений
6. рамка
7. пусковая электроаппаратура (не показана и на ПЗЧ не устанавливается)

Крутящий момент на барабан передается от электродвигателя через упругую втулочно-пальцевую муфту и червячный редуктор. Червячный одноступенчатый редуктор общего назначения предназначен для увеличения крутящего момента и уменьшения частоты вращения.

Управление электродвигателем и, следовательно, приводом производится с поста управления кнопочного двумя кнопками. При нажатии соответствующей кнопки поста управления включается электродвигатель и начинается вращение барабана в ту или иную сторону.

При необходимости привод может быть укомплектована:

• устройством регулирования скорости
• пультами на гибком кабеле или дистанционными пультами
• блоками и крюком по специальному заказу.

Технические характеристики привода театрального занавеса ПЗЧ-63:

Тяговое усилие: 500 Н;

Диаметр барабана: 311 мм;

Ход каната: 12 м;

Диаметр каната: 3,3 мм;

Скорость навивки каната на 1-м слое: 0,3 м/с;

Тип редуктора: 2Ч-63-30-51- 6;

Тип и параметры электродвигателя: АИР71 А6 (Р=0,37кВт; n=1000 об/мин);

Габаритные размеры L x B x H: 506 х 693 х 615 мм;

Масса: 55 кг.
